Cómo instalar un Pyrofuse de manera segura depende de tres cosas: un técnico especializado en alta tensión capacitado, la hoja de datos del producto correcta y el procedimiento de servicio del fabricante del vehículo o equipo. El proceso básico incluye aislar todas las fuentes de energía, verificar voltaje cero, inspeccionar el Pyrofuse, preparar las superficies de las barras colectoras, apretar los terminales con el par de torsión especificado, conectar el circuito de disparo, verificar la resistencia de las conexiones y completar los diagnósticos del sistema.
Un Pyrofuse es tanto un dispositivo de seguridad pirotécnico como un componente eléctrico de alta corriente. Un manejo incorrecto puede causar activación no intencionada, mal contacto eléctrico, sobrecalentamiento excesivo, fallos en el diagnóstico o la incapacidad de desconectar la batería durante una emergencia.
El procedimiento a continuación explica los principales principios de ingeniería. El par de montaje real, la corriente de disparo, la secuencia de conectores, los límites de resistencia y los pasos de puesta en marcha deben provenir de la documentación del Pyrofuse y del sistema exacto.
¿Qué es un Pyrofusible?
Un Pyrofuse es un dispositivo de desconexión rápida de la batería utilizado en vehículos eléctricos, vehículos híbridos, sistemas de almacenamiento de energía, equipos de carga y otras aplicaciones de corriente continua de alta tensión. Cuando la unidad de control detecta un accidente grave, cortocircuito u otro evento peligroso, un disparo eléctrico activa una pequeña carga pirotécnica. La acción mecánica resultante corta o separa el conductor de alta corriente.
A diferencia de un fusible convencional, un Pyrofuse puede ser activado por una señal de control antes de que la corriente de falla alcance el umbral de fusión de un fusible pasivo. Ver qué es un Pyrofusible y la diferencia entre un fusible y un Pyrofuse para más información.
Antes de instalar un Pyrofuse
| Verificar | Qué confirmar |
|---|---|
| Identificación de la pieza | El número de pieza, la clasificación de voltaje, la corriente continua, la capacidad de ruptura, la especificación de disparo y las dimensiones físicas coinciden con la aplicación. |
| Estado del sistema | El sistema de alta tensión está apagado, aislado, descargado y verificado a voltaje cero. |
| Interfaz de montaje | Las barras colectoras están limpias, planas, alineadas y libres de oxidación o daño. |
| Elementos de fijación | Los tornillos correctos, arandelas, el engagement de rosca y los valores de par de torsión específicos del producto están disponibles. |
| Circuito de disparo | El conector, la polaridad cuando sea aplicable, el bloqueo, el circuito de diagnóstico y el procedimiento de control de disparo son correctos. |
| Causa de reemplazo | Si se reemplaza una unidad desplegada, el evento que causó la activación ha sido diagnosticado y corregido. |
Herramientas y Equipo de Seguridad
- EPP eléctrico adecuado para el voltaje del sistema y las normas locales
- Herramientas aisladas y una llave dinamométrica calibrada
- Detector de voltaje aprobado y unidad de prueba
- Equipo de bloqueo/etiquetado y señales de advertencia
- Paños limpios sin pelusas y materiales de limpieza de contactos aprobados
- Fijaciones, calibradores o equipos de prueba de resistencia de unión específicos del producto
- Equipo de diagnóstico aprobado por el fabricante
Cómo instalar un Pyrofuse paso a paso
1. Verifique los requisitos del Pyrofuse y del sistema
Confirme el número de pieza exacto del Pyrofuse antes de abrir el sistema de alta tensión. Compare la clasificación de voltaje, clasificación de corriente, rendimiento de interrupción, características de disparo, geometría de terminales, orientación de montaje y límites ambientales con la especificación de ingeniería.
No sustituya un modelo visualmente similar. Una energía de disparo diferente, diseño del conductor, resistencia interna o capacidad de ruptura puede cambiar la forma en que responde el sistema de protección.
2. Haga que el vehículo o equipo sean eléctricamente seguros
Estacione o asegure el equipo, apague todas las fuentes de energía, retire los desconectadores de servicio cuando se indique, aísle las fuentes auxiliares y aplique bloqueo/etiquetado. Espere el tiempo de descarga del condensador indicado, luego pruebe el detector de voltaje, pruebe los puntos requeridos y vuelva a probar el detector.
Siga exactamente la secuencia del OEM. Como referencia práctica, la documentación de servicio de Tesla muestra el tipo de proceso estructurado de aislamiento y verificación utilizado para reparaciones de alta tensión: Procedimiento para desactivar la alta tensión del Tesla Model Y.
3. Prevenir la activación no intencionada de pirotecnia
Mantenga el conector del disparador desconectado hasta que el trabajo mecánico y eléctrico de alta corriente esté completo, a menos que el procedimiento del fabricante especifique otra secuencia. Controle la electricidad estática, mantenga alejadas las fuentes de ignición y no pruebe el iniciador con instrumentos no aprobados.
4. Inspeccionar el nuevo Pyrofuse
Verifique la carcasa, terminales, conector, sellos, etiquetas y protección de envío. No instale un Pyrofuse que haya sido caído. Los daños pirotécnicos o mecánicos internos pueden no ser visibles desde el exterior. Siempre siga los requisitos de manejo, almacenamiento, inspección y montaje especificados para el producto seleccionado.
5. Preparar la ubicación de montaje y las barras colectoras
Elimine contaminantes, oxidación, rebabas y partículas sueltas mediante métodos aprobados. Confirme que las superficies de acoplamiento sean planas y que las barras colectoras cumplan con las tolerancias del dibujo. Los terminales deben ajustarse de forma natural sin usar el cuerpo del Pyrofuse ni los sujetadores para forzar conductores desalineados.

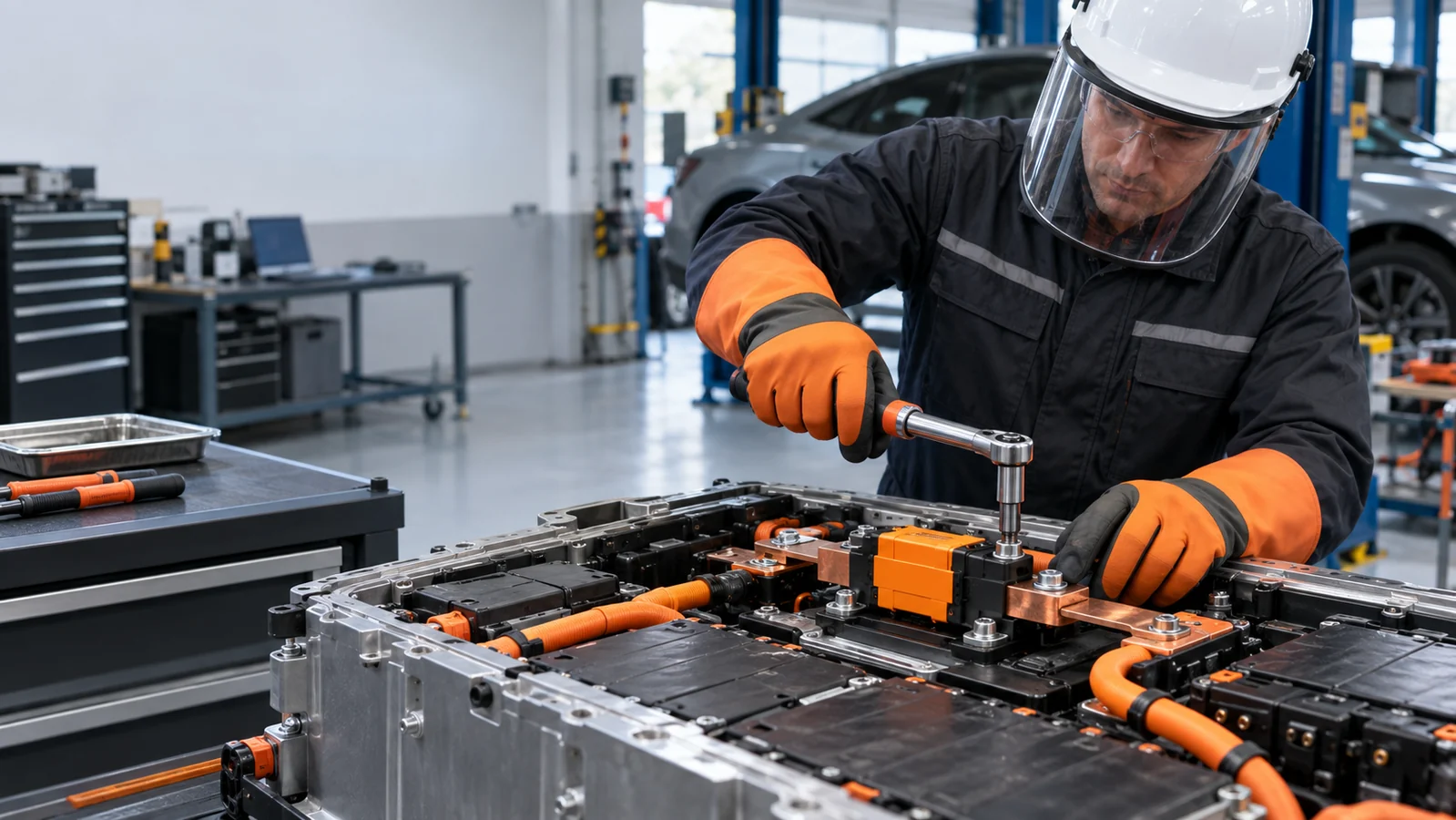

6. Posicionar y asegurar mecánicamente el Pyrofuse
Coloque el Pyrofuse en la orientación especificada e instale cualquier soporte antes de apretar los terminales de alta corriente. Comience apretando todos los sujetadores a mano, luego apriételos en la secuencia requerida con una llave dinamométrica calibrada.
No existe un valor de par universal para el Pyrofuse. Utilice el dibujo del producto y la instrucción de trabajo del sistema. Por ejemplo, el Pyrofuse Chauron SPF-2L especifica 14 N·m para su conexión terminal, pero ese valor no debe aplicarse a otro modelo a menos que su documentación indique el mismo requisito.
7. Conectar el circuito de disparo y diagnóstico
Después de completar la instalación mecánica, inspeccione el conector de baja tensión y el arnés. Confirme la codificación del conector, el estado de los pines, el enrutamiento del arnés, la retención, la continuidad del bloqueo y cualquier blindaje requerido. Conecte el circuito de disparo solo en el punto definido por el procedimiento del fabricante.
Nunca aplique energía directamente al iniciador como prueba funcional. Utilice el método de diagnóstico aprobado para verificar el estado del circuito sin arriesgar el despliegue. Lea más sobre activación y pasiva de Pyrofuse.
8. Verifique la unión eléctrica
Realice una inspección visual y mecánica, luego mida la resistencia de la unión o la caída de voltaje si es necesario. Una unión deficiente puede soportar la corriente normal inicialmente, pero generar calor, oxidación y pérdida de voltaje con el tiempo. Registre los valores de torque y resistencia cuando el plan de calidad requiera trazabilidad.
9. Restablezca la energía y complete los diagnósticos
Vuelva a colocar las cubiertas y barreras, retire herramientas y objetos sueltos, vuelva a conectar los desconectadores de servicio en el orden prescrito y restablezca los suministros auxiliar y de alta tensión. Ejecute la rutina de diagnóstico aprobada y confirme que el circuito de Pyrofuse, el lazo de bloqueo de alta tensión, la monitorización de aislamiento y los controladores relacionados no muestren fallos.
No borre una falla recurrente sin encontrar su causa. Verifique que el sistema permanezca estable durante las comprobaciones funcionales prescritas.
Instalación de un Pyrofuse en un sistema nuevo vs. reemplazo de uno existente
| Integración del sistema nuevo | Reemplazo tras el despliegue |
|---|---|
| Valide las especificaciones eléctricas, la coordinación, la lógica de disparo, el estrés en las barras colectoras, el rendimiento térmico y el embalaje. | Identifique por qué la unidad original se desplegó e inspeccione los conductores, módulos y circuitos de control circundantes. |
| Defina los requisitos de torque, resistencia, conector, ambientales y pruebas de línea de producción. | Siga la secuencia de reparación del fabricante original y reemplace cualquier elemento de fijación de un solo uso o componentes dañados del arnés. |
| Complete las pruebas de validación antes del lanzamiento a producción. | Realice diagnósticos completos y confirme que el evento de inicio no volverá a ocurrir. |
Errores comunes en la instalación de Pyrofuse
Uso de un valor de torque genérico
Un par de torsión demasiado baja aumenta la resistencia de contacto. Un par de torsión excesivo puede dañar roscas, terminales, aislamiento o la carcasa. Siempre utilice la especificación exacta del producto.
Conectar el circuito de disparo demasiado pronto
Una conexión temprana aumenta la exposición a una activación no intencionada mientras las herramientas y las manos aún están cerca del dispositivo.
No verificar el voltaje cero
Abrir un desconector de servicio no demuestra que el circuito sea seguro. Se debe considerar la energía almacenada y las alimentaciones alternativas.
Reutilizar un Pyrofuse desplegado
Un Pyrofuse desplegado es un componente de seguridad de un solo uso. No se puede restablecer y debe ser reemplazado por la pieza especificada.
Instalar un dispositivo caído o dañado
El daño oculto puede afectar el iniciador pirotécnico, el conductor, los sellos o el mecanismo de corte mecánico.
Medir el iniciador con un medidor no aprobado
Algunos medidores pueden inyectar corriente de prueba. Utilice solo métodos explícitamente aprobados para el circuito de disparo.
Ignorar la alineación de la barra colectora
Forzar los terminales a la posición puede generar estrés mecánico permanente en el Pyrofuse y crear una interfaz de contacto desigual.
Reemplazar el dispositivo sin diagnosticar el evento de disparo
Una señal de choque, una falla de aislamiento, un cortocircuito, un controlador dañado o un problema en el cableado aún pueden estar presentes después de retirar la unidad antigua.
Preguntas frecuentes
¿Puedo instalar un Pyrofuse por mí mismo?
La instalación del Pyrofuse debe ser realizada por personal capacitado y autorizado para el sistema de alta tensión y pirotécnico relevante. No es una reparación casera general.
¿Es necesario desconectar la batería?
Sí. Todas las fuentes de energía relevantes deben ser aisladas, la energía almacenada descargada y se debe verificar el voltaje cero según el procedimiento del fabricante o del sistema.
¿Qué torque se debe usar para un Pyrofuse?
Utilice el valor especificado para el modelo exacto y el hardware de terminal. No existe un valor de torque universal seguro.
¿Debe conectarse primero el conector del disparador?
Por lo general, las conexiones mecánicas y de alta corriente se completan primero, pero la secuencia exacta debe seguir las instrucciones del fabricante.
¿Puede un multímetro probar un Pyrofuse?
No coloque un multímetro estándar en paralelo con un iniciador pirotécnico a menos que el fabricante apruebe explícitamente el método de prueba. Una corriente de prueba inapropiada podría crear un peligro.
¿Se puede reiniciar un Pyrofuse desplegado?
No. Un Pyrofuse desplegado se reemplaza como un componente de seguridad de un solo uso completo.
¿Por qué medir la resistencia de la unión después de la instalación?
Una resistencia de unión baja y estable ayuda a confirmar una preparación de superficie correcta, alineación y sujeción. También reduce el riesgo de calentamiento localizado.
¿Un Pyrofuse reemplaza el fusible principal de la batería?
La arquitectura del sistema varía. Algunos diseños utilizan tanto un Pyrofuse como un fusible pasivo porque protegen contra diferentes condiciones de fallo. Ver Pyrofuse vs. fusible T-link tradicional.
Conclusión
La instalación segura de Pyrofuse depende del aislamiento del sistema, la selección correcta de piezas, el manejo cuidadoso, juntas de barra colectora limpias y alineadas, par específico del producto, conexión controlada del circuito de disparo, verificación de resistencia y diagnósticos completos. Trata cada valor y secuencia en esta guía como un marco de ingeniería, luego aplica los requisitos para el dispositivo exacto y el vehículo o equipo.
Para ayuda en la selección o integración de un Pyrofuse para un vehículo eléctrico, sistema de almacenamiento de energía, sistema de carga o aplicación de corriente continua de alta tensión, navega por el rango de Pyrofuse Chauron o contacta con Chauron proporcionando el voltaje del sistema, corriente continua, corriente de fallo prospectiva, inductancia del circuito, dimensiones de la barra colectora, temperatura de operación y requisitos del disparador.
