保险丝、断路器和保护符号用于识别电气电路检测到故障、断开电流、隔离设备或提供人员保护的位置。具体图示可能在IEC、ANSI/IEEE、汽车和企业标准之间有所不同，因此每个符号必须结合其参考标识、额定值、图例和周围电路一同阅读。.

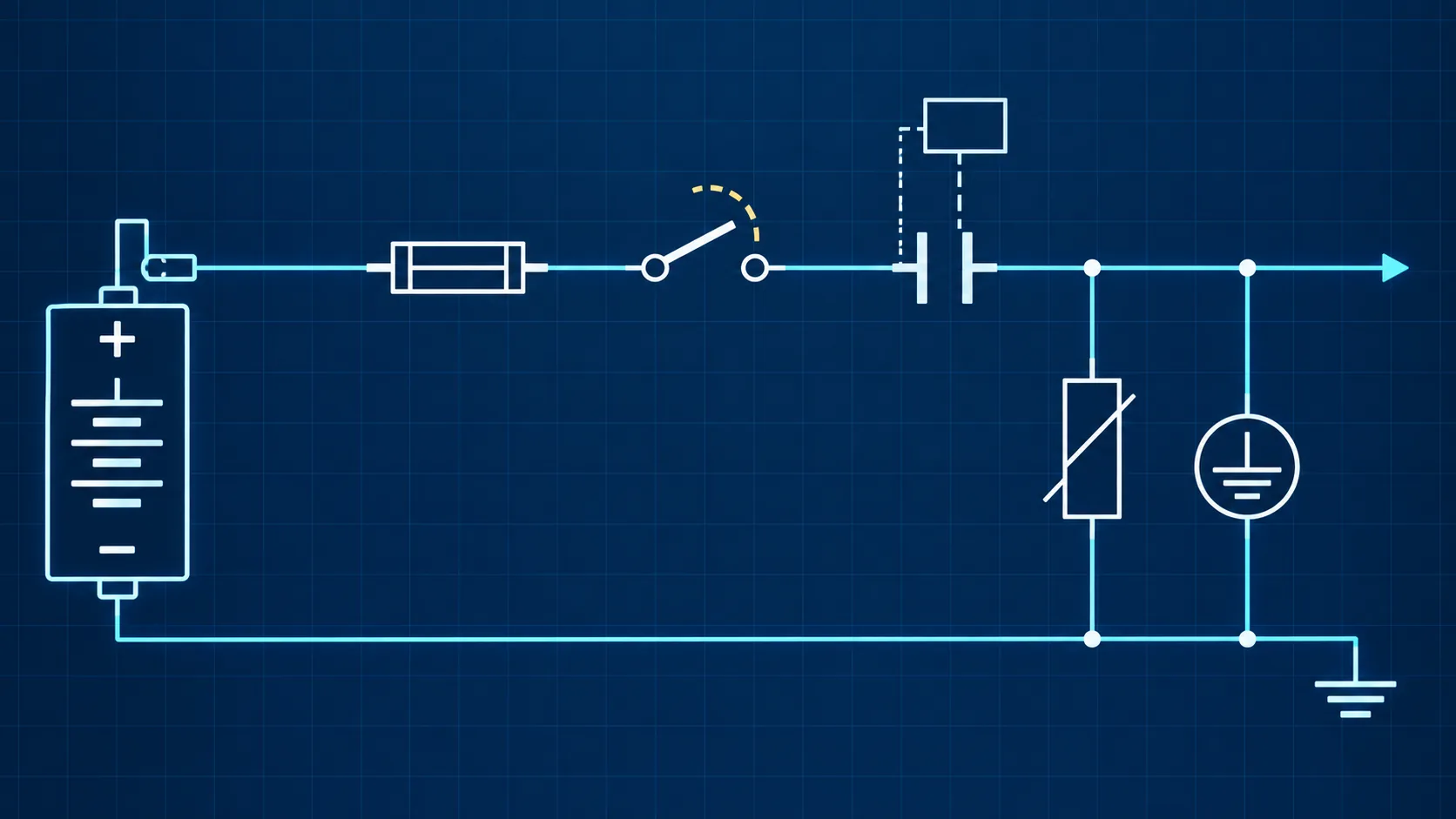

保险丝、断路器和保护符号一览
下表总结了常见功能。它描述了典型外观，而非统一的图示，因为不同标准和行业的批准变体有所差异。.
| 设备或功能 | 典型电路图外观 | 主要用途 | 常见绘图线索 |
|---|---|---|---|
| 保险丝 | 导体中插入的小矩形；一些ANSI图示使用弧形元素 | 当过电流熔断保险丝元件时，永久断开 | F或FU标签；附近可能显示电流、电压、等级或速度 |
| 热保险丝 | 经过修改以显示温度依赖性操作的保险丝 | 在特定温度下断开 | 温度值或热符号 |
| 保险丝开关/保险丝断路器 | 结合切换或隔离触点的保险丝 | 提供保险保护同时具有切换或隔离功能 | 集保险丝、开关和断路器功能于一体 |
| 断路器 | 带自动跳闸功能的切换触点 | 在定义的故障期间打开，通常可以复位 | 断路器、空气开关或其他设备标签 |
| 漏电保护器或RCBO | 具有差动电流感应的切换装置 | 当输出和返回电流不同时跳闸 | 感应芯、测试电路或剩余电流额定值 |
| 过载继电器 | 电流敏感继电器功能 | 保护电动机免受持续过载 | 与接触器控制电路连接 |
| 保护继电器 | 由保护功能识别的继电器块 | 检测异常情况并指令跳闸 | 功能代码、CT/VT输入和跳闸输出 |
| 浪涌保护装置 | 从线路到线路或接地的保护元件 | 限制瞬态过电压 | 通常并联连接 |
| 断路器 | 强调隔离的开路开关触点 | 创建明确的隔离点 | 可能不具备故障中断能力 |
| 接触器 | 与操作线圈连接的动力触点 | 执行频繁的正常切换 | 线圈和触点可以交叉引用 |
| 保护接地 | 用于保护接地的标准符号 | 为故障电流提供安全通路 | 不要与功能接地或信号参考混淆 |
符号传达设备的功能；它们本身并不揭示额定电流、电压额定值、断路容量、时间-电流特性、封装或交流/直流适用性。.
保险丝符号是什么意思？
保险丝符号标志着一个一次性过电流保护装置，串联连接在其保护的电路中。正常操作时，电流通过校准元件。当电流和时间产生足够的热量时，元件熔化，形成开路。.
相同的通用符号可能代表筒式保险丝、汽车插片保险丝、半导体保险丝、螺栓式电池保险丝或高压直流保险丝。物料清单和设备计划会标明实际的零件。在阅读保险丝符号时，应检查参考标识、额定电流和电压、交流/直流应用、时间-电流特性、断路容量、使用类别以及任何相关的支架或断开功能。.
仅凭外观选择替换品是不够的。我们的 汽车保险丝类型指南 展示了插片式、筒式、螺栓式、电动车和火药装置即使都被称为保险丝，也可能具有非常不同的电气功能。.
断路器符号是什么意思？
断路器符号代表一种可以导通、承载和断开电流的装置，包括在特定故障条件下的自动断开。不同于传统的保险丝，断路器通常通过跳闸机构打开触点，故障清除后可以复位。.
基本符号可以由热、磁、电子、欠压、分励跳闸或剩余电流功能补充。三极断路器通常绘制为三个机械联动的触点。在单线图中，一个符号可以代表所有极，极数会在附近标明。.
检查计划或注释中的额定电流和框架尺寸、额定工作电压、极数、跳闸曲线或设置、短路断开容量、交流/直流额定值、隔离适用性和辅助触点。单独的断路器符号并不能证明该装置适合作为隔离器或能断开可用的直流故障电流。.
保险丝符号与断路器符号
保险丝和断路器都可以在过电流时打开电路，但它们的符号描述了不同的机制和维护预期。.
| 比较 | 保险丝 | 断路器 |
|---|---|---|
| 工作原理 | 保险丝元件熔化 | 触点通过跳闸机构打开 |
| 可重复使用 | 一次性使用 | 通常可复位 |
| 外部控制 | 通常无 | 可能支持分断跳闸、欠压跳闸或远程控制 |
| 电流限制 | 配合正确的限流保险丝可以非常有效 | 取决于断路器的设计和操作速度 |
| 操作后 | 更换保险丝并诊断故障 | 根据需要诊断、检查并复位或维修断路器 |
在高能直流系统中，保险丝可以非常快速地限制峰值电流和能量，而断路器可以提供可控或可复位的隔离。工程师根据故障电流特性和电缆、接触器、母线和电力半导体的耐受能力协调这些设备。.
IEC与ANSI/IEEE电气符号
IEC和ANSI/IEEE图纸可以使用不同的图形形式表达相同的功能。较旧的图纸、地区习惯、CAD库和公司标准会引入额外的变体。.
国际标准参考是 IEC 60617图形符号数据库, ，其中包括通用保险丝符号及相关保护功能。北美的图纸可能遵循IEEE或ANSI标准，而汽车电路图通常使用OEM特定的符号库。.
| 图纸发布 | IEC导向的实践 | ANSI/IEEE导向的实践 |
|---|---|---|
| 保险丝 | 通常用矩形符号表示导体 | 可能出现弯曲、S形或其他已建立的变体 |
| 断路器 | 切换触点与适当的断路器功能相结合 | 可以使用带有标准识别的断路器触点或设备符号 |
| 保护功能 | 功能合格符号可以与主设备结合使用 | 设备编号和继电器功能符号通常很突出 |
在不知道绘图标准时，切勿仅凭形状识别设备。应从标题栏、图例和绘图说明开始。如果在一个项目中混合使用不同的符号系统，则以图例为准。.
常用电气保护符号
热保险丝符号
热熔保险丝主要对温度做出反应。它是一种一次性装置，通常安装在绕组、加热元件、变压器或电池组附近。不要将其与可复位的恒温器或热断路器混淆。.
保险丝开关和保险丝断路器符号
保险丝开关结合了开关和保险丝的功能。保险丝断路器结合了保险丝保护和隔离功能。不要假设每个保险丝座都是负载断开开关，或者开关-保险丝提供经过验证的隔离，除非规格说明如此。.
剩余电流保护符号
剩余电流保护检测导体之间的不平衡。图示可以显示绕组周围的感应芯、测试电路和跳闸连接。诸如 RCD、RCCB、RCBO 和 GFCI 的名称取决于地区和功能，因此请检查完整标签。.
过载继电器符号
过载继电器保护电动机免受持续过电流的影响，通常指示接触器打开，而不是直接中断电路。电动机电路通常使用保险丝或断路器应对短路，使用单独的过载继电器应对热过载。.
浪涌保护符号
浪涌保护器限制瞬态过电压。它通常并联连接在导体之间或导体与地之间，不同于串联保险丝。该符号未指明电压保护水平、放电电流或能量容量。.
保护继电器符号
保护继电器测量电流、电压、频率、电抗、差动电流或其他量，然后发出跳闸指令。在假设继电器本身中断主电流之前，请参考交叉引用。.
断路器、隔离开关和接触器符号
| 设备 | 正常作用 | 自动故障操作 | 频繁切换 | 隔离能力 |
|---|---|---|---|---|
| 断路器 | 保护和切断电路 | 是 | 产品依赖 | 产品依赖 |
| 断路器 | 隔离设备 | 通常没有 | 通常有限制 | 主要功能 |
| 接触器 | 电气控制负载 | 仅在保护指令下操作 | 是 | 通常不能替代安全隔离器 |
机械联动、跳闸装置、线圈、辅助触点和设备标签有助于区分它们。图例应定义组合设备的表示方式。.
电动车和高压直流系统中的保护符号
电动车或电池能源系统很少依赖单一保护元件。单线图可能显示服务断开开关、高压保险丝、正负接触器、预充电接触器和电阻、电流传感器、绝缘监测装置、Pyrofuse和电池管理系统。.
- 传统的电动车保险丝： 被动过电流和短路保护
- 主接触器： 牵引电路的正常连接和断开
- 服务断开开关： 手动维护隔离
- 电流传感器： 用于控制和故障检测的测量
- 绝缘监测器： 高压系统与车身之间的隔离故障检测
- Pyrofuse： 电子触发后快速、不可逆的电池隔离
Pyrofuse 可以被视为一种特殊保险丝、触发断开或项目特定的功能模块。它不应自动被解释为传统的热保险丝。详见 什么是Pyrofuse 以及 保险丝与火焰保险丝之间的 的操作区别。.
许多电动车架构同时使用这两种技术。被动保险丝响应故障电流，而 Pyrofuse 响应来自电池管理系统（BMS）、安全气囊控制器或其他安全系统的指令。该 Pyrofuse 与传统 T-连接保险丝的比较 解释了这些功能为何可以相辅相成。.
如何阅读电气图上的保护符号
- 识别图纸类型。. 判断其是原理图、接线图、单线图、功能图还是物理布局图。.
- 阅读标题栏。. 检查适用的标准、项目、修订版本和文件状态。.
- 查找图例。. 当符号有多种接受的变体时，项目图例具有优先权。.
- 阅读参考标识。. 如F1、CB2、QF3或K1等标签将符号连接到物料清单和设备计划。.
- 追踪电流路径。. 系列设备通常中断或切换电流；并联设备常用于钳位电压或测量条件。.
- 遵循虚线和机械连接。. 这些可能连接极点、辅助触点、跳闸单元、传感器或远程执行器。.
- 检查额定值和注意事项。. 确认电压、电流、断路能力、跳闸设置以及交流/直流适用性。.
- 验证实际组件。. 在安装或更换前，使用零件编号和批准的文件，而不是依赖符号。.
对于火工保护，触发和诊断电路与高电流路径同样重要。我们的 火焰保险丝安装指南 解释了为什么两者都需要单独检查。.
阅读保护符号时的常见错误
假设一个符号具有通用的形状
IEC、ANSI/IEEE、汽车和公司库使用不同的变体。图例和绘图标准解决了其含义。.
将保险丝符号视为完整规格
符号不定义电流额定值、电压、断路容量、速度、I²t、尺寸或安装方式。.
将断路器与隔离开关混淆
两者都可以显示开路触点，但其额定功能不同。如果需要隔离功能，设备必须专门适用。.
将接触器与断路器混淆
接触器执行指令切换。通常依赖于单独的保护装置或控制器检测故障。.
忽略交流和直流额定值
相同的符号可以出现在交流和直流电路图中。高压直流断开要求较高，因为弧没有自然的零电流点。始终验证设备的直流额定值和测试断开容量。.
常见问题解答
保险丝的电气符号是什么？
IEC导向的保险丝符号通常显示为插入导体的小矩形。ANSI/IEEE和传统图纸可能使用其他形式，包括弯曲或S形元素。在解读不熟悉的版本之前，请检查图例。.
保险丝符号和断路器符号有什么区别？
保险丝符号代表会熔断、必须更换的牺牲元件。断路器符号代表具有自动跳闸功能的切换触点，通常可以复位。.
交流和直流的保险丝符号不同吗？
一般的保险丝功能可能使用相同的符号。交流或直流的适用性取决于电路环境、额定值、注释和产品规格。.
原理图上的F、FU、CB和QF代表什么？
它们通常是保险丝或断路器的参考符号，但不同标准和公司之间的惯例可能不同。请以图纸图例和设备清单为准。.
开关符号是否总是代表断路器？
不一定。它可能代表手动开关、隔离开关、接触器触点或断路器。请查找跳闸功能、电磁线圈、机械联动和参考标识。.
用什么符号表示Pyrofuse？
每个电动车（EV）图纸上没有使用统一的表示符号。一个项目可能使用合格的保险丝符号、触发断开符号或带标签的功能块。触发电路和元件标识通常可以确认设备类型。.
漏电保护器（RCD）和断路器（Circuit Breaker）是一样的吗？
漏电保护器（RCD）检测剩余电流。有些产品只提供剩余电流保护，而RCBO结合了剩余电流和过电流保护。应阅读完整的设备标识，而不是仅依赖开关触点。.
结论
保险丝、断路器和保护符号为电气图纸提供了一种简洁的语言。正确的解读不仅仅是记忆形状：要识别图纸标准、查阅图例、追踪电流路径、跟随控制连接，并在表格或数据表中验证设备额定值。.
这在电动车（EV）、储能系统和其他高压直流系统中特别重要，其中保险丝、接触器、断路器、服务断开和Pyrofuse可能执行互补的功能。如果您正在设计保护架构，Chauron可以评估您的系统电压、连续电流、预期故障电流、负载特性、电路电感以及所需的断开策略，以帮助确定合适的保险丝或Pyrofuse解决方案。.
